QHQBQ-56.9-G-2.8F7起拔器

QBQI系列起拔器能提供LRM功能模塊在集成安裝架上插入/拔出的起拔助

力，并實現模塊初始鎖止限位功能。操作方便、快捷，無需專用工具 助力

≤300N;可靠性高、環境適應性強

材料： 不銹鋼1Cr18Ni9Ti,精密數控機床整體銑削加工成型

表面處理： CT.P鈍化

工作溫度： -55°～+125°

起拔力： 可提供大于450N的起拔助力

環境適應性: 濕熱：1個周期24h，共6個循環;鹽霧：能承受+35℃下，

5%鹽溶液的鹽霧氣氛96h

使用壽命: 機械壽命為500次

3.1.4 尺寸參數 重量(g): 16

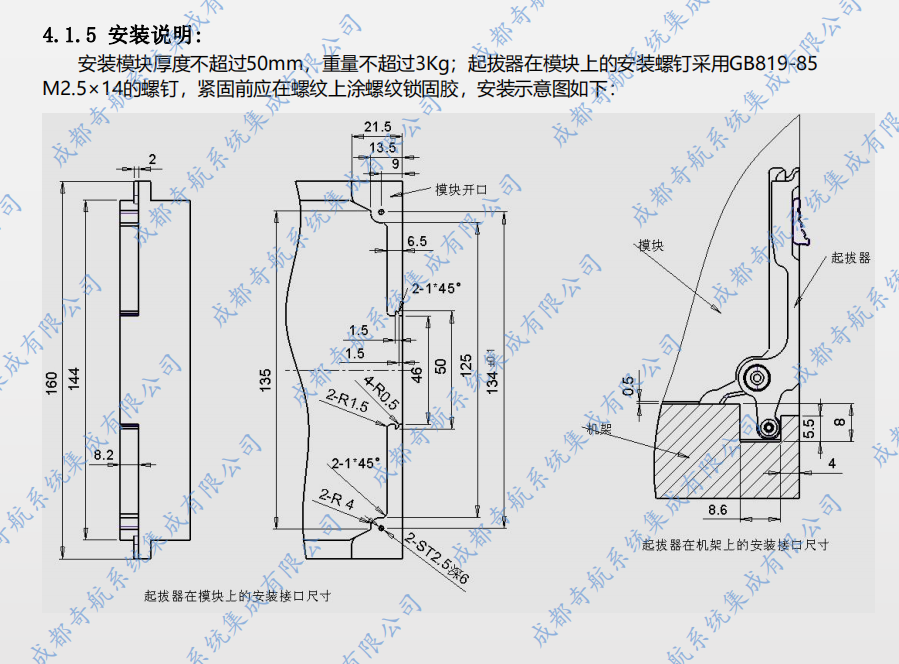

安裝說明:

安裝模塊厚度不超過50mm，重量不超過3Kg;起拔器在模塊上的安裝螺釘

采用GB819-85 M2.5×14的螺釘，緊固前應在螺紋上涂螺紋鎖固膠，參考以上安裝示意圖
