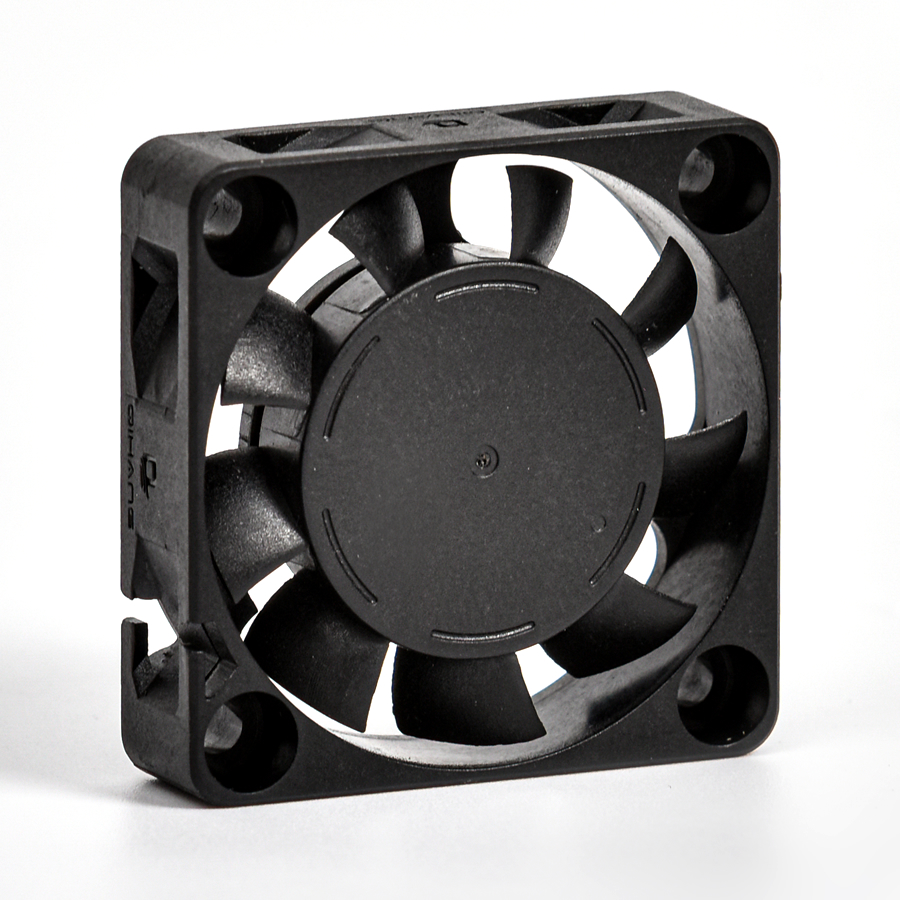

地面、車輛、戶外型風機針對地面環境研制，具有較高的防護等級，優異的防水防砂塵性能，適用于坦克、戰車、方艙、基站等場景。
◆ 外形尺寸：40*40*10.5
◆ 適應環境：地面型/車輛型/戶外型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電壓：5-28V
◆ 風機轉速：5100-11000RPM
◆ 風機單重：20g
|
型號 |
電壓(V) |
功率(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪聲 (dB(A)) |
信號 |
控制 |
曲線 |
尺寸圖 |
電源特性 |
RE102 |
CE102 |
|
J36FZW15-10G |
5 |
0.4 |
5100 |
3.5 |
2.1 |
21.2 |
FG |
PWM |
? |
圖1 |
/ |
/ |
/ |
|
12 |
2.3 |
11000 |
7.6 |
9.7 |
39.6 |
FG |
PWM |
? |
圖1 |
/ |
/ |
/ |
|
|
J36FZW47-10G-AA |
24 |
1.0 |
7000 |
4.8 |
3.9 |
28.0 |
/ |
/ |
? |
圖1 |
/ |
/ |
√ |
|
J36FZW48-10G-AA |
24 |
1.4 |
8000 |
5.5 |
5.1 |
31.2 |
/ |
/ |
? |
圖1 |
/ |
/ |
√ |
|
J36FZW58-10G-AA |
28 |
1.4 |
8000 |
5.5 |
5.1 |
31.2 |
/ |
/ |
? |
圖1 |
/ |
/ |
√ |
|
J36FZW510-10G-AA |
28 |
2.8 |
10000 |
6.9 |
8.0 |
37.5 |
/ |
/ |
? |
圖1 |
/ |
/ |
/ |
|
型號 |
工作溫度(℃) |
霉菌 |
鹽霧 |
濕熱 |
淋雨 |
砂塵 |
振動 |
沖擊 |
擺沖 |
加速度 |
溫度 沖擊(℃) |
酸性大氣 |
|
J36FZW15-10G |
-40~+70 |
/ |
/ |
10d |
/ |
/ |
圖A |
20 |
/ |
/ |
-40~+70 |
/ |
|
J36FZW47-10G-AA |
-40~+70 |
28d |
① |
10d |
/ |
/ |
圖A |
20 |
/ |
/ |
-40~+70 |
/ |
|
J36FZW48-10G-AA |
-20~+70 |
/ |
/ |
10d |
/ |
/ |
/ |
20 |
/ |
/ |
-40~+70 |
/ |
|
J36FZW58-10G-AA |
-45~+70 |
28d |
① |
10d |
/ |
/ |
圖A |
20 |
/ |
/ |
/ |
/ |
|
J36FZW510-10G-AA |
-40~+70 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
◆ 鹽霧：濃度5%±1%，pH值6.5~7.2，中性鹽霧96h。
◆ 酸性鹽霧：濃度5%±1%，pH值3.5±0.5，酸性鹽霧192h。
◆ 電磁兼容：
RE102：
①符合 GJB 151B-2013固定翼內部，首尾間距不小于25m；
②符合 GJB 151B-2013固定翼內部，首尾間距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆ 酸性大氣：按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環，共3循環。
◆ 電源特性：按GJB181B-2012中圖12、圖14：正常過壓50V，12.5ms；正常欠壓18V，15ms；非正常過壓50V，50ms；非正常欠壓0V，7s；供電轉換0V，50ms；電壓尖峰200V，0.15μs。
