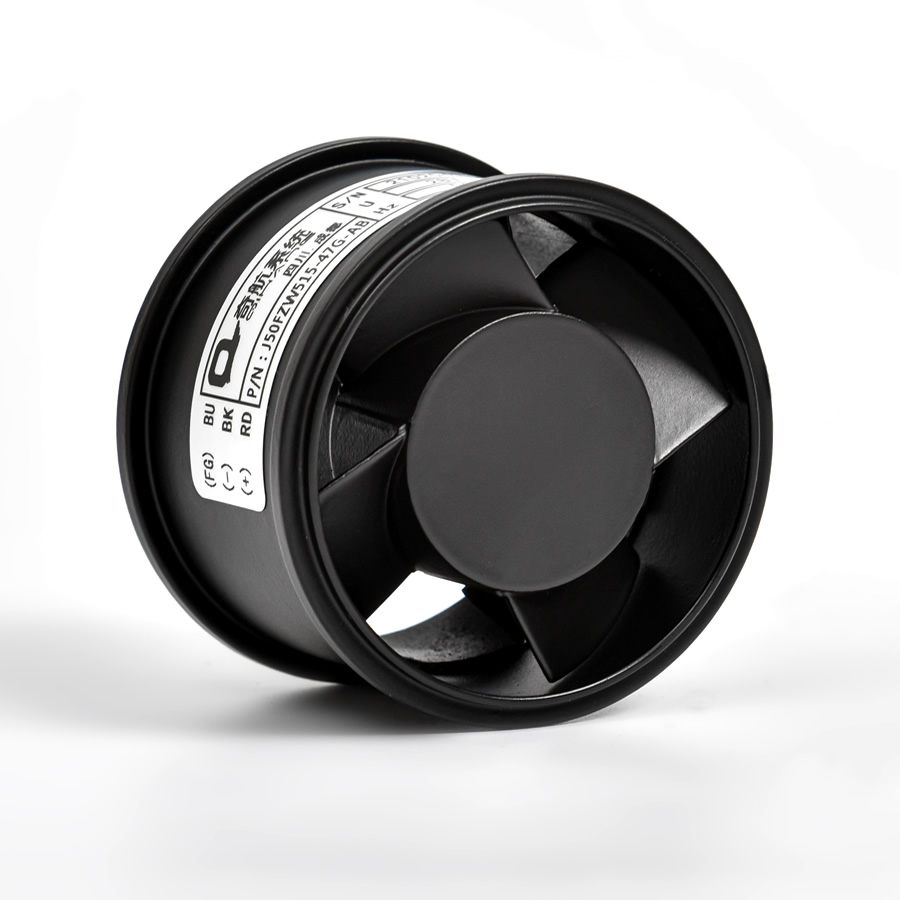

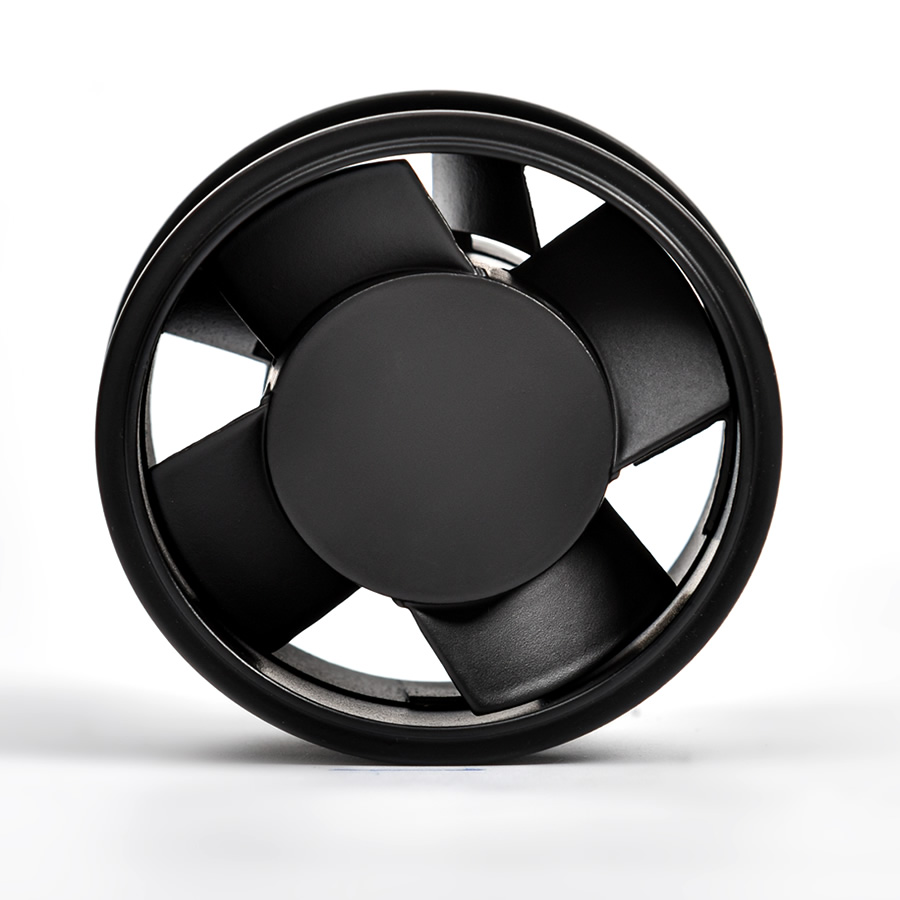

軸流風機 J50-B 軸流風機 J50-B

< >

軸流風機 J50-B

航空型高性能風機專門針對惡劣的機載環境條件研制,有極強的環境適應性和可靠性,可裝載于戰斗機、直升機、無人機、運輸機、民航飛機等平臺。航空型高性能風機是緊湊型高轉速小扇葉軸流風機,氣流方向與電機軸向一致。風機尺寸重量小,扇葉和導葉均為翼型結構,且經過專門優化,以實現風量風壓性能與噪聲的均衡,尤其適合于需要風冷的大功率、高集成、高熱負荷機載電力電子設備。


◆ 外形尺寸:Φ55.3*35.8

◆ 適應環境:航空型

◆ 軸承結構:滾珠軸承

◆ 框葉材質:鋁合金

◆ 工作電壓:28V

◆ 風機轉速:10000RPM-22000RPM

◆ 風機單重:130g

查看PDF文檔資料

基本特性

型號

電壓(V)

功率(W)

轉速(RPM)

流量(CFM)

靜壓

(mmH2O)

噪聲   (dB(A))

信號

控制

曲線

尺寸圖

電源特性

RE102

CE102

J50FZW510-47G-AB

28

5.6

10000

24.8

17.6

59.6

FG

/

?

圖1

J50FZW515-47G-AB

28

9.52

12500

31.1

25.7

63.8

FG

/

?

圖2

J50FZW515-47G-BB

28

9.52

15000

37.3

39.8

67.3

FG

/

?

圖1

/

J50FZW522-47G-AB

28

33.6

22000

54.7

85.5

76.0

LSW

VC

?

圖1

/

J50FZW523-47G-AB

28

33.6

20000

52.78

66.48

75.0

FG

/

?

圖2

/

外形尺寸圖

環境適應性指標

型號

工作溫度(℃)

霉菌

鹽霧

酸性鹽霧

濕熱

淋雨

砂塵

溫度-濕度-高度

振動

沖擊(g)

加速度(g)

溫度

沖擊(℃)

酸性大氣

J50FZW510-47G-AB

-55~+85

28d

10d

強化

吹塵和吹砂

21350m

圖B

20

13.5

-55~+85

/

J50FZW515-47G-AB

-55~+85

28d

10d

強化

吹塵和吹砂

21350m

圖A

20

13.5

-55~+85

/

J50FZW515-47G-BB

-55~+85

28d

10d

強化

吹塵和吹砂

21350m

圖B

20

13.5

-55~+85

/

J50FZW522-47G-AB

-55~+85

28d

10d

強化

吹塵和吹砂

21350m

圖B

20

13.5

-55~+85

/

J50FZW523-47G-AB

-55~+85

28d

10d

滴雨

吹塵和吹砂

15000m

圖A

20

13.5

-55~+85

/


◆ 鹽霧:濃度5%±1%,pH值6.5~7.2,中性鹽霧96h。

◆ 酸性鹽霧:濃度5%±1%,pH值3.5±0.5,酸性鹽霧192h。

◆ 電磁兼容:

    RE102:

        ①符合 GJB 151B-2013固定翼內部,首尾間距不小于25m;

        ②符合 GJB 151B-2013固定翼內部,首尾間距小于25m;

        ③符合 GJB 151B-2013固定翼外部(2MHz~18GHz)和直升機。

    CE102:符合 GJB 151B-2013 。

◆ 酸性大氣:按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環,共3循環。

◆ 電源特性:按GJB181B-2012中圖12、圖14:正常過壓50V,12.5ms;正常欠壓18V,15ms;非正常過壓50V,50ms;非正常欠壓0V,7s;供電轉換0V,50ms;電壓尖峰200V,0.15μs。

PQ曲線圖

振動實驗圖
