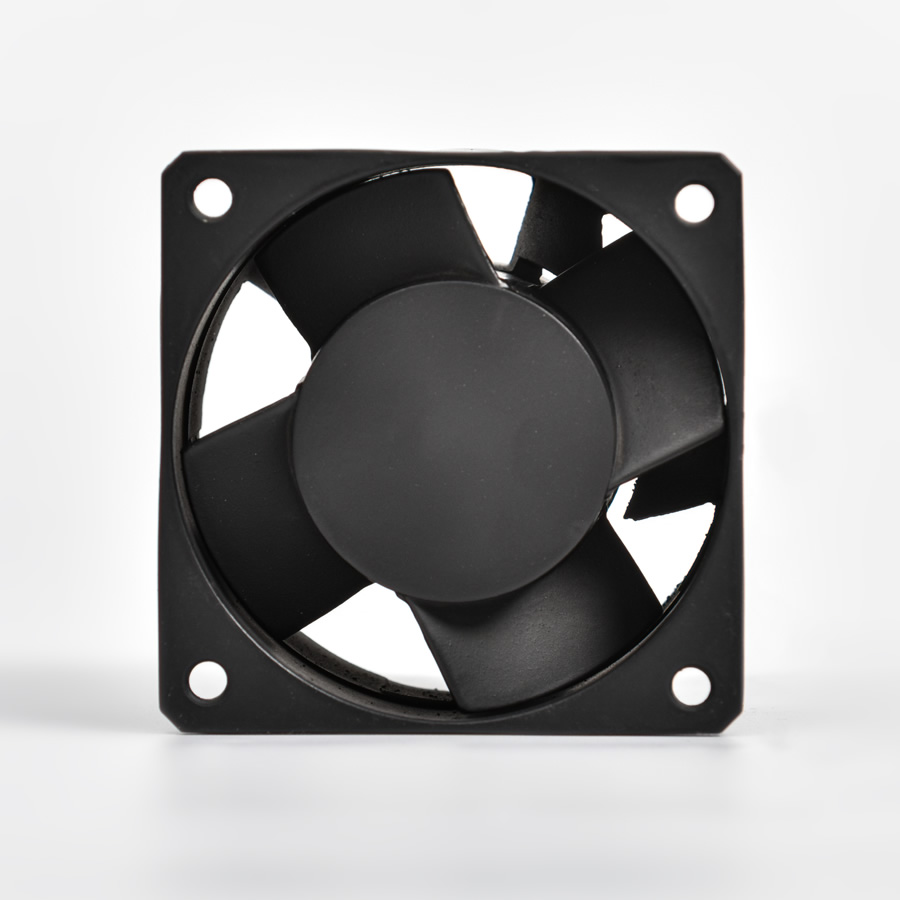

航空型高性能風機專門針對惡劣的機載環境條件研制，有極強的環境適應性和可靠性，可裝載于戰斗機、直升機、無人機、運輸機、民航飛機等平臺。航空型高性能風機是緊湊型高轉速小扇葉軸流風機，氣流方向與電機軸向一致。風機尺寸重量小，扇葉和導葉均為翼型結構，且經過專門優化，以實現風量風壓性能與噪聲的均衡，尤其適合于需要風冷的大功率、高集成、高熱負荷機載電力電子設備。
◆ 外形尺寸：51*51*47
◆ 適應環境：航空型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：鋁合金
◆ 工作電壓：28V
◆ 風機轉速：15000RPM-22000RPM
◆ 風機單重：126g
| 型號 | 電壓(V) | 功率(W) | 轉速(RPM) | 流量(CFM) | 靜壓(mmH2O) | (dB(A)) | 信號 | 控制 | 曲線 | 尺寸圖 | 電源特性 | RE102 | CE102 |
| J50FZW515-47G-AA | 28 | 11.2 | 15000 | 37.3 | 39.8 | 67.3 | FG | PWM | ? | 圖1 | √ | ② | √ |
| J50FZW515-47G-BA | 28 | 11.2 | 15000 | 37.3 | 39.8 | 67.3 | FG | PWM | ? | 圖1 | √ | ② | √ |
| J50FZW522-47G-BA | 28 | 33.6 | 22000 | 54.6 | 85.5 | 76.4 | LSW | PWM | ? | 圖1 | √ | ② | √ |
| J50FZW522-47G-A | 28 | 36.9 | 22000 | 54.6 | 85.5 | 85 | LSW | / | ? | 圖1 | √ | ② | / |
| J50FZW522-47G | 28 | 33.6 | 22000 | 54.6 | 85.5 | 76 | LSW | / | ? | 圖1 | √ | ② | / |
| J50FZW523-47G-A | 28 | 42 | 23000 | 55.4 | 98.3 | 91 | RD | VC | ? | 圖1 | √ | ③ | √ |
| J50FZW523-47G-AA | 28 | 42 | 23000 | 55.4 | 98.3 | 91 | FG | PWM | ? | 圖1 | √ | ③ | √ |
| J48FZW59-48G | 28 | 33.6 | 22000 | 54.6 | 85.5 | 76 | FG | PWM | ? | 圖1 | √ | ③ | √ |
|
型號 |
工作溫度(℃) |
霉菌 |
鹽霧 |
酸性鹽霧 |
濕熱 |
淋雨 |
砂塵 |
溫度-濕度-高度 |
振動 |
沖擊 |
加速度 |
溫度 沖擊(℃) |
酸性大氣 |
|
J50FZW515-47G-AA |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW515-47G-BA |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖A |
30 |
13.5 |
-60~+95 |
√ |
|
J50FZW522-47G-BA |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW522-47G-A |
-55~+85 |
28d |
√ |
√ |
10d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
√ |
|
J50FZW522-47G |
-55~+85 |
28d |
√ |
√ |
15d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW523-47G-A |
-55~+85 |
28d |
√ |
√ |
10d |
/ |
吹塵和吹砂 |
21350m |
圖A |
20 |
13.5 |
-60~+95 |
/ |
|
J50FZW523-47G-AA |
-55~+85 |
28d |
√ |
√ |
15d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
|
J48FZW59-48G |
-55~+85 |
28d |
√ |
√ |
15d |
強化 |
吹塵和吹砂 |
21350m |
圖B |
20 |
13.5 |
-55~+85 |
/ |
◆鹽霧：濃度5%±1%，pH值6.5~7.2，中性鹽霧96h。
◆酸性鹽霧：濃度5%±1%，pH值3.5±0.5，酸性鹽霧192h。
◆電磁兼容：
RE102：
①符合 GJB 151B-2013固定翼內部，首尾間距不小于25m；
②符合 GJB 151B-2013固定翼內部，首尾間距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆酸性大氣：按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環，共3循環。
◆電源特性：按GJB181B-2012中圖12、圖14：正常過壓50V，12.5ms；正常欠壓18V，15ms；非正常過壓50V，50ms；非正常欠壓0V，7s；供電轉換0V，50ms；電壓尖峰200V，0.15μs。
